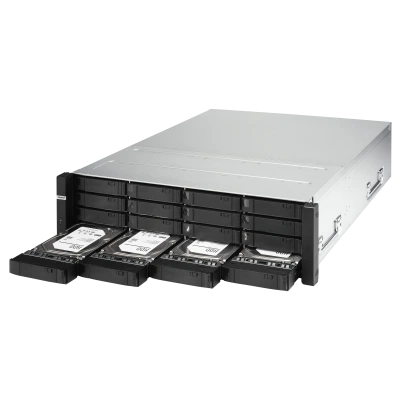

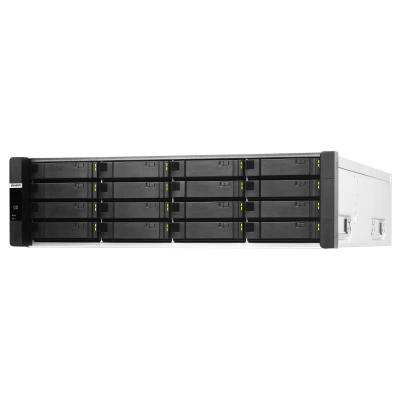

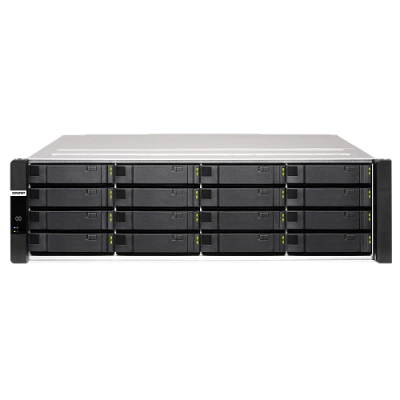

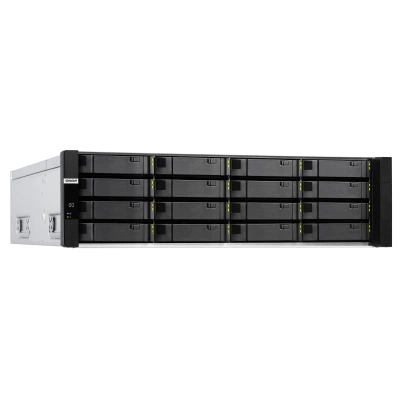

QNAP ES1686dc

Новое поколение отказоустойчивости

Система хранения данных ES1686dc продолжает линейку продукции QNAP, адаптированную для критически важны задач и виртуализации. Благодаря двум активным контроллерам c процессорами Intel Xeon D, расширяемой до 1 Тб оперативной памяти, программному обеспечению с ZFS, полной поддержке популярных сред виртуализации и обновленной операционной системе QES 2.1.0, шестнадцатидисковый NAS ES1686dc является готовым решением для хранения информации и облачных вычислений на корпоративном уровне. Обновленная операционная система QES предлагает практически неограниченное количество моментальных снимков, дедупликацию на уровне блоков, уплотнение данных и фирменный алгоритм коалесценции, что позволяют не только эффективно использовать дисковое пространство SSD, но и существенно увеличивает срок жизни носителей информации за счет сокращения количества обращений на запись/чтение.

Ключевые характеристики ES1686dc:

• Два активных контроллера, NVRAM-кэширование, готовность к 40 Гбит/с;
• До 7 устройств расширения и до 128 дисков в системе;
• Встроенная операционная система QES с полной поддержкой ZFS;
• Дедупликация, сжатие и уплотнение данных для размещения значительного количества образов VDI;
• Фирменный алгоритм коалесценции данных (Write Coalescing) для сокращения количества обращений к дисковой подсистеме;
• Практически безлимитное количество моментальных снимков и функция SnapSync для эффективного восстановления информации;
• Решение NAS и iSCSI/IP-SAN, интегрированное с VMware, Microsoft Hyper-V, KVM и другими средами виртуализации
• Простая интеграция с облачными средами OpenStack Cinder и Manila;
• Гибкое масштабирование емкости до 1,79 Пбайт

Два активных контроллера на базе Intel Xeon обеспечивают высокую отказоустойчивость и минимизируют время простоя.	Все операции и данные транзакций записи/чтения будут сохранены в энергонезависимой памяти в случае отключения электричества.	Два свободных слота PCIe для установки адаптеров 10, 25 Гбит/с или карт с интерфейсом Fibre Channel.
По 4 порта 10 Гбит/с SFP+ на каждом контроллере обеспечат высокую скорость доступа к данным по сети и отказоустойчивость.	Делайте мгновенные снимки данных практически без ограничения. В совокупности со SnapSync для удаленных резервных копий это позволит в кратчайшие сроки восстановить доступность сервисов и повысит актуальность данных в случае сбоев.	Сетевое хранилище ES1686dc совместимо с традиционными системами виртуализации VMware vSphere 6.5, Windows Server 2016, Citrix XenServer 7.0, а так-же с облачными сервисами OpenStack

Полная готовность с удвоенной надежностью

Надежность - первоочередное требование при хранении критичных для бизнеса данных. Сервер ES1686dc оснащен не только специализированным программным обеспечением, но и двумя равноценными системными платами, независимо работающими в режиме active/active для распределения нагрузки и бесперебойного доступа к информации.

Аппаратная реализация

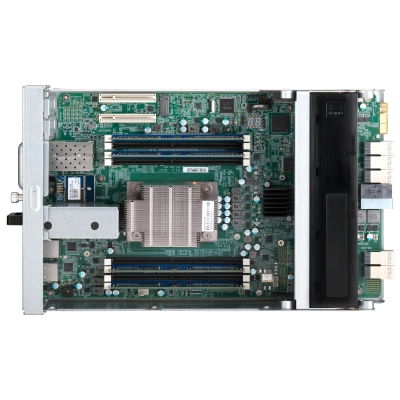

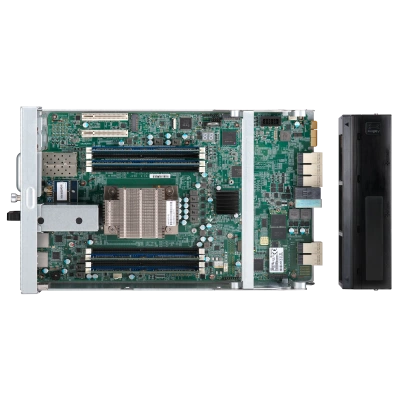

Отказоустойчивость системы хранения - приоритет для корпоративных клиентов. Именно поэтому ES1686dc оснащен двумя активными контроллерами с полным дублированием функционала при работе с дисковым массивом SAS. Такая реализация позволяет добится высокой отказоустойчивости для самых требовательных IT-систем. Для обеспечения высокой производительности и отказоустойчивости программно-аппаратный комплекс ES-1686dc получил следующую архитектуру:

1. 16 х SAS портов для подключения 3,5"/2,5" SAS дисков или SSD с полной поддержкой SAS 12 Гбит/с, и обратной совместимостью с SAS 6 Гбит/с.Такое решение позволит достичь баланса между производительностью и емкостью системы;

2. Процессор Intel Xeon D серии с поддержкой памяти DDR4 и PCIe 3.0 обеспечивает производительность системы для всех задач, связанных с обработкой потоков данных;

3. Оперативная память DDR4 с контролем четности и возможностью расширения до 1 Тб (До 512 Гб на каждый контроллер) позволяет совершать большое количество операций с потоками данных, минимизируя количество I/O операций с HDD/SSD;

4. Два слота PCIe 3.0 x8 позволяют расширить функционал устройства за счет установки опциональных сетевых карт 10/40 Гбит/с или контроллеров SAS для подключения устройств расширения; В слот PCIe можно установить двухпортовую карту QSFP+ 40 GbE для ускорения и расширения сетевых соединений;

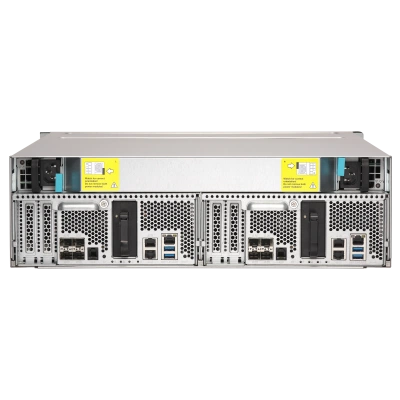

5. Четыре встроенных порта 10 Гбит/с SFP+ на каждом контроллере обеспечат широкую полосу пропускания, а также отказоустойчивость на уровне коммутации между ES1686dc и серверами или рабочими станциями;

6. Батарейный модуль BBU обеспечит бесперебойное питание для всей оперативной памяти и позволит сохранить еще не записанные на диски данные и журналы транзакций ZFS на выделенные модули M.2 в случае сбоев электропитания. Это позволит обеспечить целостность данных после восстановления питания.

7. Три порта 1 Гбит/с обеспечивают возможность подключения в режимах агрегации, транкирования, или подключения с несколькими сессиями (MPIO). 1 из портов зарезервирован только для удаленного администрирования.

Простота обслуживания и замены узлов

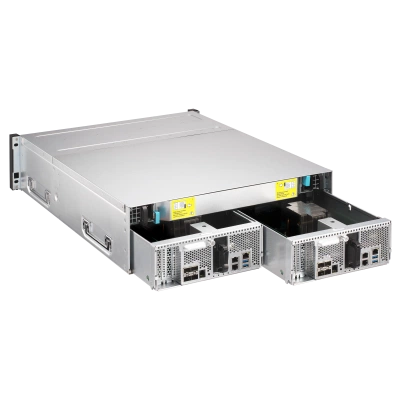

Два полностью идентичных контроллера ES1686dc и особенности конструкции корпуса позволяют выполнить горячую замену отдельных узлов: блока питания, батарейного модуля, блока вентиляторов или целого контроллера. При этом активный контроллер перехватит всю рабочую нагрузку, включая сетевые настройки портов обслуживаемого контроллера в считанные секунды. Новые алгоритмы, оптимизирующие и улучшающие рабочие показатели NAS внедряются в обновления прошивки. Приобретая устройство сегодня - вы можете быть уверены, что функционал системы хранения будет соответствовать вашим изменениям IT-инфраструктуры долгое время.

Многоуровеневое кэширование

Для улучшения производительности и надежности кэширования в ES1686dc используются модули NVRAM и технология Copy-to-Flash. Данные кэша синхронно записываются в энергонезависимую память на каждом контроллере, а в аварийных ситуациях копируются на флэш-накопители, также получающие электропитание от съемного комплекта BBU. Такая схема обеспечивает не только повышенную производительность и защиту от сбоев, но также сокращает объем информации, поступающей в SSD-кэш.

Для обеспечения работоспособности рекомендуется менять батарейные модули BBU раз в год.

Расширение возможностей за счет карт расширения

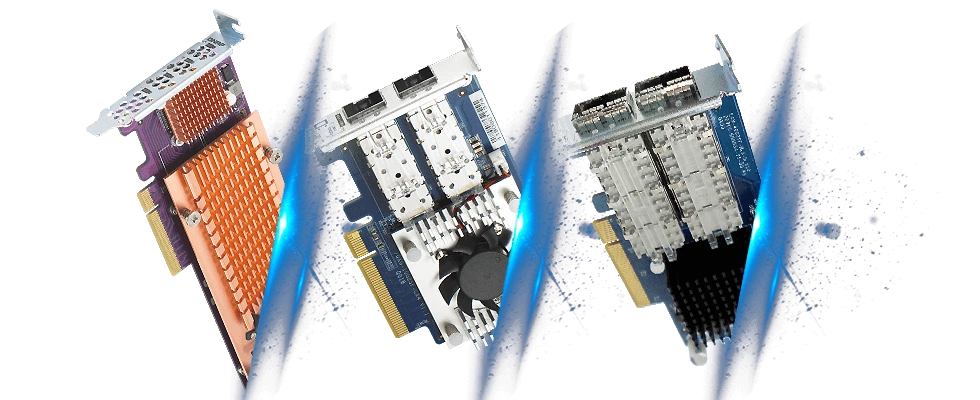

Система хранения ES1686dc оснащена двумя слотами PCIe 3.0 x8 на каждом контроллере, что позволяет расширить функционал и емкость устройства. Расширение емкости достигается установкой контроллеров QXP-820S-B3408 устройств расширения TL-R1620Sdc. Для обеспечения отказоустойчивости - карты устанавливаются парами - по одной на каждый контроллер. Установка сетевых карт до 40 Гбит/с QSFP+ или 10 гигабитных карт с поддержкой iSER позволяет существенно повысить скорость взаимодействия между СХД и серверами-гипервизорами VMware и как следствие поднять общую производительность среды виртуализции на принципиально новый уровень.

Все возможности двухконтроллерного NAS теперь доступны для SATA HDD и SSD

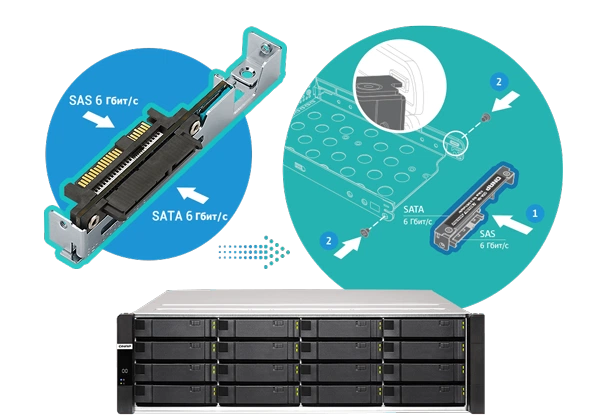

Использование твердотельных накопителей или 3,5" жестких дисков с интерфейсом SATA теперь возможно на двухконтроллерных NAS благодаря адаптеру QDA-SA. Адаптер позволяет обращаться к одному диску с 2 контроллеров создавая 2 независимых канала. Адаптеры приобретаются опционально комплектами по 4 штуки и позволяют оптимизировать затраты, подбирая баланс между SAS и SATA дисками большего объема. Модели поддерживаемых адаптером QDA-SA дисков опубликованы в списке совместимости.

Операционная система QES

На системе хранения данных ES1686dc установлена фирменная ОС QES (QNAP Enterprise Storage), основанная на простом и эффективном ядре FreeBSD и файловой системе ZFS, которая оптимальна для применения в корпоративной среде. Благодаря QES поддерживаются двухконтроллерная активная архитектура и удаленное восстановление после аварий, обеспечивается непосредственная интеграция в облачные среды OpenStack и среды виртуализации, а также развертывание и размещение VDI. Кроме того, интерфейс QES чрезвычайно прост в освоении и позволяет быстро подготовить устройство к работе.
