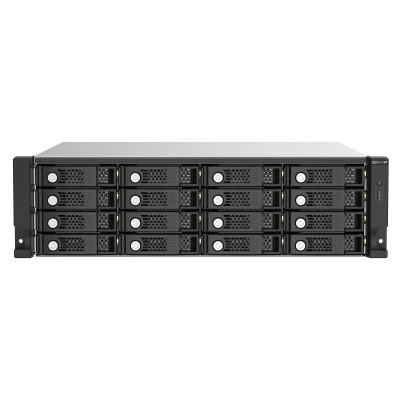

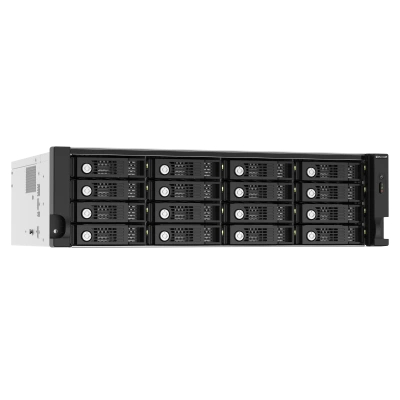

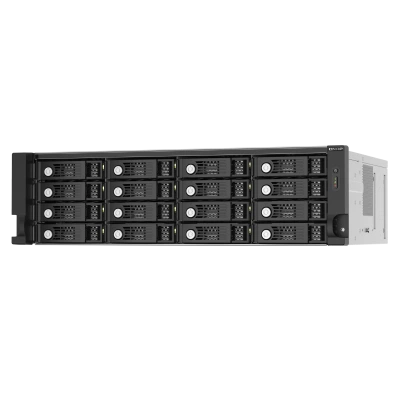

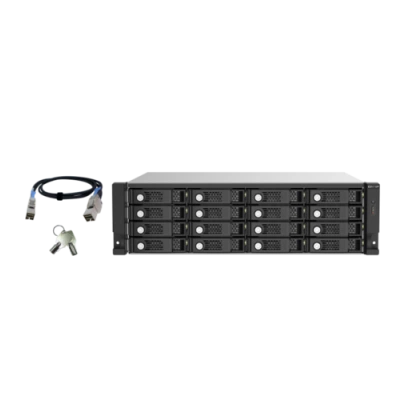

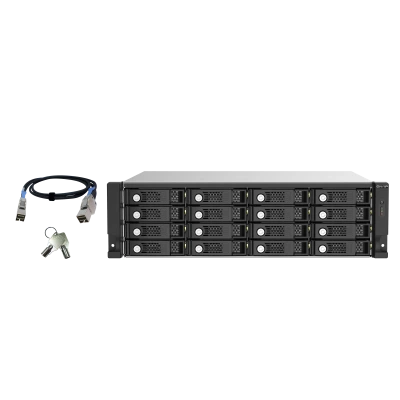

QNAP TL-R1620Sep-RP

Модуль расширения TL-R1620Sep-RPSAS предназначен для увеличения дискового пространства NAS под управлением ОС QTS, QuTS hero или сервера под управлением Windows®. Доступно последовательное подключение до 16 модулей расширения по 4 в одной ветке через высокоскоростные кабели mini SAS HD с получением общей суммарной емкости СХД до 4,6 ПБ. Технологии оптимизации пропускной способности Broadcom® SAS DataBolt™ консолидируют инфраструктуру 6 Гбит/c в канал 12 Гбит/с. Если подключенный NAS или сервер поддерживает многоканальную маршрутизацию, то TL-R1620Sep-RP будет способствовать непрерывной передаче данных и работе хранилища.

Емкость до 4,6 ПБ

Расширение дискового пространства NAS под управлением QTS и QuTS hero до 4,6 ПБ.

Оптимизация пропускной способности DataBolt

Парное объединение каналов 6 Гбит/c в 12 Гбит/c для более стабильного доступа к данным.

Многоканальная маршрутизация

Бесперебойная передача данных и непрерывная работу за счет поддержки многоканальной маршрутизации.

Управление емкостью

Управление емкостью и настройка TL-R1620Sep-RP осуществляется из единого интерфейса NAS в разделе Storage & Snapshot Manager.

Внесетевой обмен файлами

Используйте TL-R1620Sep-RP как переносной внешний накопитель для передачи огромных файловых массивов между NAS.

Удобство монтажа

TL-R1620Sep-RP имеет небольшую глубину и подходит для использования в универсальных серверных стойках.

Сертифицирован для работы с Windows Server 2019

Приложение QNAP JBOD Manager поможет в управлении и настройке модуля расширения.

Примечание. На сетевом накопителе требуется QTS 4.5.1 или QuTS hero h4.5.1 (или новее) с установленной картой расширения памяти PCIe SAS.

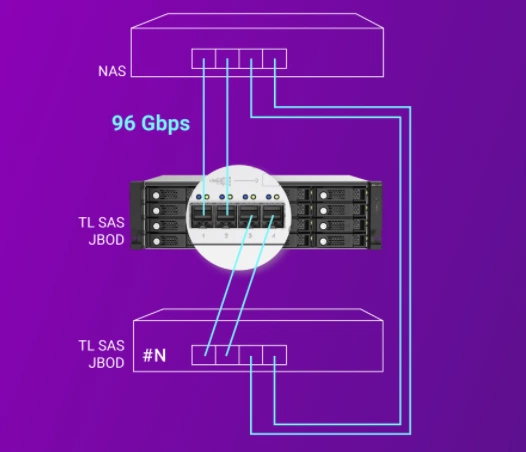

Ускорение до 96 Гбит/c через объединение каналов

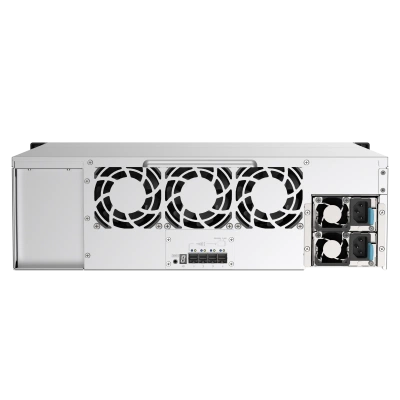

TL-R1620Sep-RP оснащен четырьмя портами SAS 3.0 (x4 линии) 12 Гбит/с SFF-8644. Последовательное подключение нескольких модулей расширения к головному устройству обеспечивается каналом с общей пропускной способностью до 96 Гбит/c.

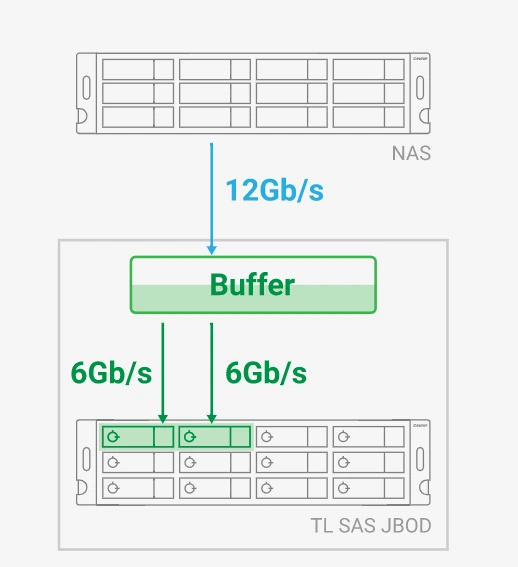

Поддержка технологии SAS DataBolt™

В TL-R1620Sep-RP используется технология оптимизации полосы пропускания Broadcom® SAS DataBolt™ и специальный буфер для оптимизации передачи данных на диски со скоростью, соответствующей производительности сетевого накопителя. Независимо от того, какие диски установлены в модуль расширения TL-R1620Sep-RP — SAS 12 Гбит/с или SATA 6 Гбит/с, головное устройство будет передавать данные на TL-R1620Sep-RP со скоростью 12 Гбит/с, чтобы обеспечить более высокую скорость обмена данными даже на дисковой инфраструктуре 6 Гбит/с.

Примечания:

1) На сетевом накопителе требуется QTS 4.5.1 или QuTS hero h4.5.1 (или новее) с установленной картой расширения памяти PCIe SAS.

2) Для сервера под управлением Windows® требуется совместимая плата расширения Broadcom® SAS HBA PCIe.

Подключите до 16 модулей расширения емкостью до 4,6 ПБ

TL-R1620Sep-RP имеет четыре порта SAS 3.0 12 Гбит/с (x4 канала) SFF-8644. Подключите в каждый из четырех каналов по четыре последовательно соединенных модуля и получите максимально возможную общую емкость до 4,6 ПБ.

Примечание: Для реализации данного подключения потребуется специальная карта расширения QXP-1620S-B3616W.

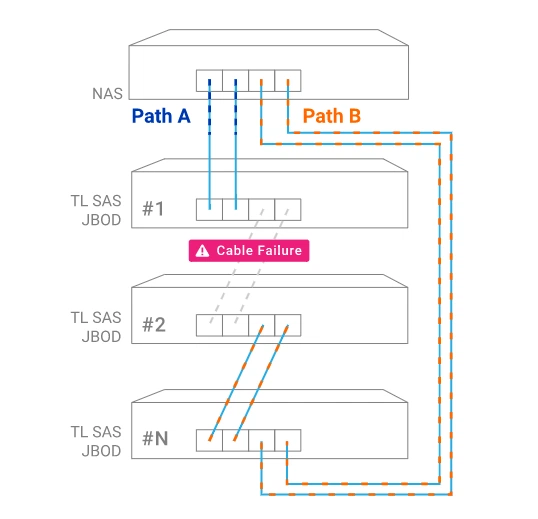

Дублирование подключений для многопутевой маршрутизации

Модули расширения TL-R1620Sep-RP могут быть подключены последовательно, при этом последний также подключается к головному устройству напрямую. Таким образом, связь каждого модуля из цепочки с головным устройством дублируется для избежания потери доступа в случае неисправности одного из подключений.

Примечание. На сетевом накопителе требуется QTS 4.5.1 или QuTS hero h4.5.1 (или новее) с установленной картой расширения памяти PCIe SAS.

3 варианта подключения

При последовательном подключении нескольких модулей используйте преимущества многопутевой маршрутизации и агрегации каналов, чтобы получить более высокую скорость передачи и доступность системы.

Большая емкость

Высока производительность (до 192 Гбит/c)

Производительность и безопасность

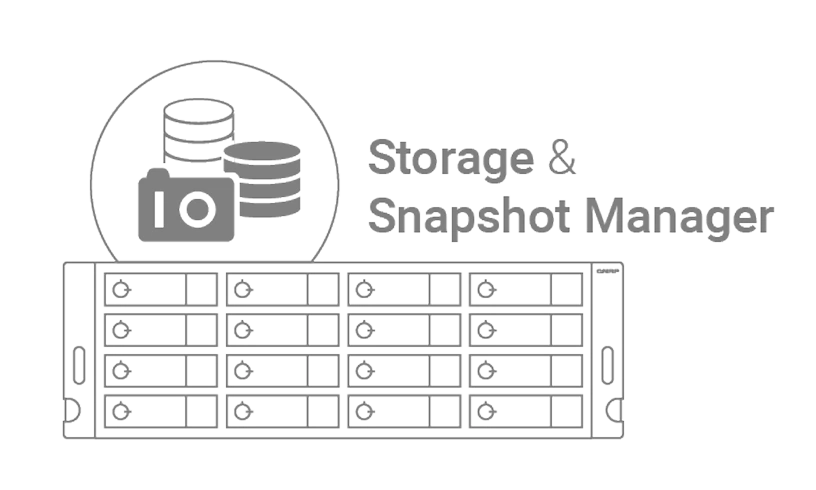

Управление емкостью

Настраивайте дисковое пространство, в том числе группы RAID, пулы хранения и моментальные снимки, а также управляйте параметрами TL-R1620Sep-RP в приложении Storage & Snapshot Manager из веб-интерфейса головного NAS. При необходимости доступно прямое управление через консольный порт.

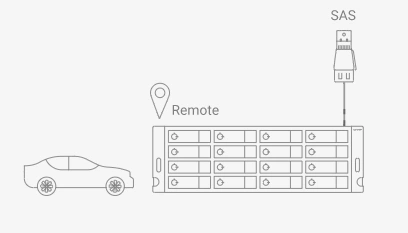

Перенос данных без использования сети

Перенос данных между несколькими сетевыми накопителями QNAP возможен без использования сети. Подключите модуль расширения к сетевому накопителю, настройте группу RAID, скопируйте необходимые данные и отключите его. После этого подключите модуль расширения к другому NAS и работайте с хранящимися данными.

Примечание. Для успешного переноса данных с помощью TL-R1620Sep-RP убедитесь, что оба устройства имеют одинаковую операционную систему.

Поддержка виртуализации

Модуль расширения TL-R1620Sep-RP сертифицирован для работы в среде виртуализации Microsoft Hyper-V.

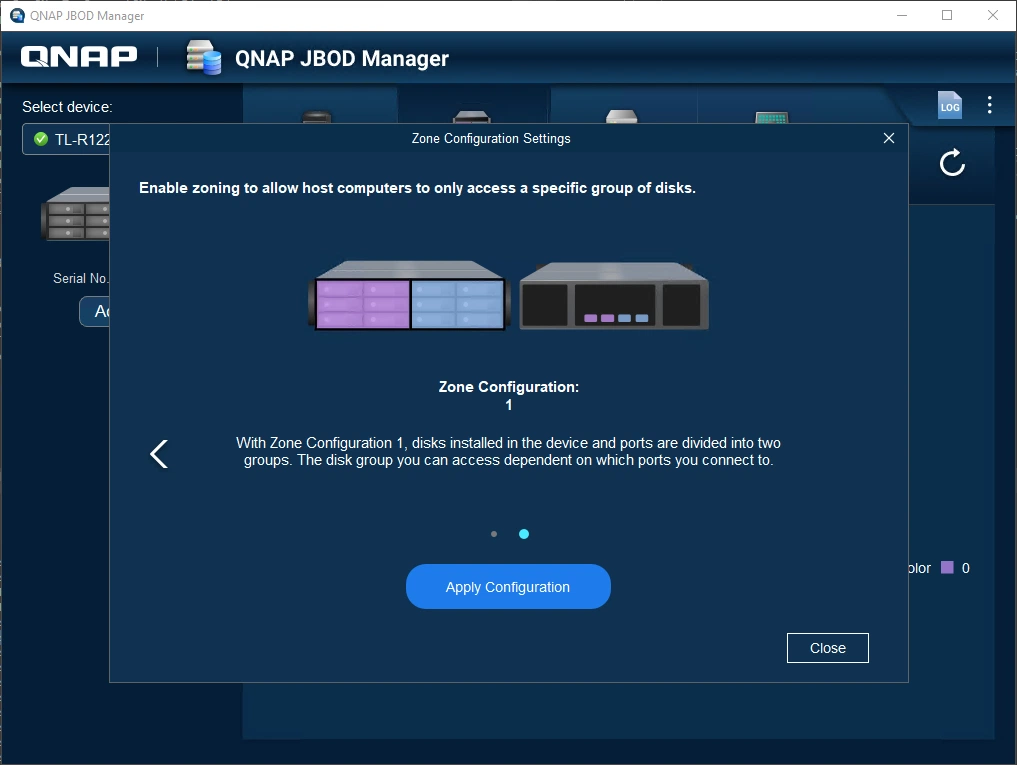

QNAP JBOD Manager

QNAP JBOD Manager — это утилита для мониторинга и управления модулем расширения TL-R1620Sep-RP при подключении к компьютерам Windows®. С ее помощью вы можете получить статусы дисков, информацию о состоянии пула/тома, посмотреть скорость вращения вентиляторов и проверить наличие обновлений прошивки.

Поддерживает командной строки

Вы можете подключить свой компьютер к TL-R1620Sep-RP через консольный порт и использовать командную строку (CLI) в качестве интерфейса настройки TL-R1620Sep-RP.

Примечание. Для использования командной строки требуется пароль. Пароль по умолчанию — 00000000 (восемь нулей).
