QNAP TVS-h1688X

Высокоемкий сетевой накопитель TVS-h1688X оснащен мощным процессором Intel® Xeon® W и поддерживает установку двух PCIe-карт расширения QXP-T32P (продаются отдельно), чтобы получить четыре порта Thunderbolt™ 3 для высокоскоростной совместной работы с файлами пользователей Mac® и Windows®. Встроенные сетевые интерфейсы 10 и 2,5 Гбит/с поддерживают группирование портов и аварийное переключение. Предустановленная операционная система QuTS hero на основе ZFS включает встроенную дедупликацию и сжатие данных на уровне блоков, практически неограниченное количество снимков, репликацию SnapSync в реальном времени и технологии кэширования чтения/записи. Благодаря всему этому TVS-h1688X обеспечивает высокую производительность в различных сценариях: от совместного редактирования мультимедиа и файлового сервера до сервера виртуализации и применения приложений для резервного копирования и восстановления файлов.

	Возможность установки двухпортовой карты расширения Thunderbolt™ 3.
	Два сетевых порта 10 Гбит/c и четыре порта 2,5 Гбит/c.
	Слоты PCIe для установки адаптеров 10, 25 и 40 Гбит/c, модулей расширения QM2 или карт с интерфейсом Fibre Channel.
	Воспроизведение и транскодирование мультимедиа 4K. Возможность воспроизведения видео через HDMI (до 4K при 30 Гц).
	Поддержка виртуальных сред VMware®, Citrix®, Microsoft® Hyper-V® и Windows Server® 2019, а также возможность запуска виртуальных машин и контейнеров непосредственно на NAS.
	Централизованный облачный шлюз, когда дисковое пространство NAS используется как кэш при работе с облачными хранилищами данных.

Редактирование и просмотр 4К-видео через Thunderbolt™ 3

Установите карты расширения QXP-T32P (продаются отдельно) в слоты PCIe Gen 3 x4, чтобы подключить до четырех рабочих станций через интерфейс Thunderbolt™ 3 и повысить эффективность совместной с файлами, например для задач редактирования и просмотра 4K-видео.

Thunderbolt™ 3 + 10GbE: идеальное сочетание для творческих студий

Одновременно подключайтесь к TVS-h1688X через разъемы Thunderbolt™ 3 и сетевые порты Ethernet на скорости 10 Гбит/c для независимой работы и распределения нагрузки.

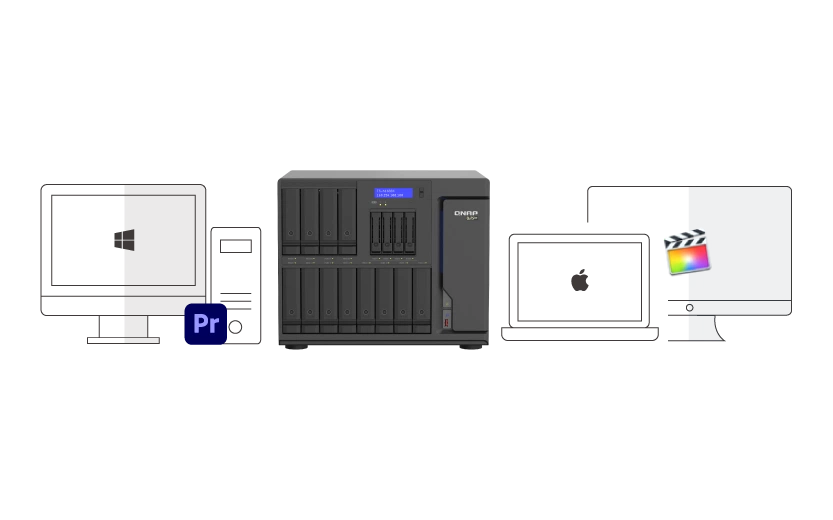

Совместная работа Adobe® Premiere Pro® и Final Cut Pro®

Пользователи рабочих станций с приложениями Final Cut Pro® и Adobe® Premiere Pro® могут централизованно хранить и совместно использовать медиафайлы на TVS-h1688X по протоколу SMB.

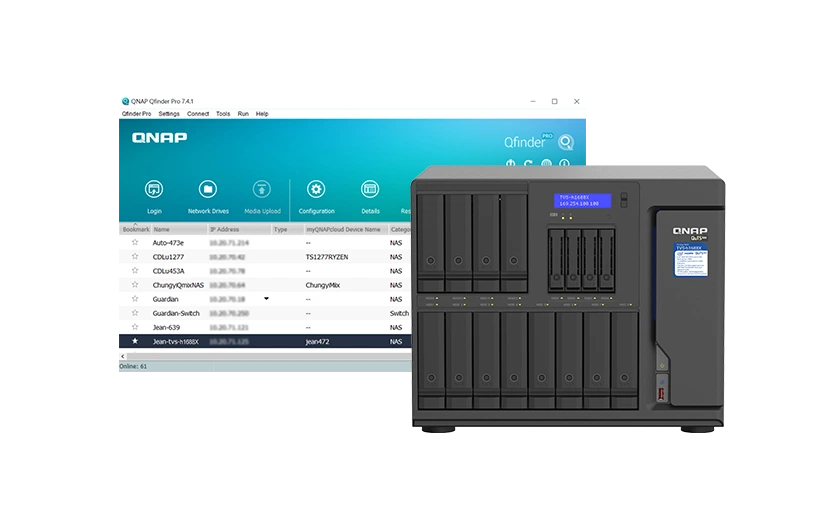

Быстрый доступ с Qfinder Pro

Qfinder Pro выполняет поиск и подключение к сетевым хранилищам QNAP, а также настраивает прямой доступ к общим папкам.

Возможность организовать высокоскоростное подключение

Линейка оборудования QNAP включает все необходимые компоненты для организации высокоскоростной сетевой инфраструктуры: карты с интерфейсами 2,5/5/10 Гбит/c, внешние адаптеры 5 Гбит/с, коммутаторы с портами 2,5 и 10 Гбит/c.

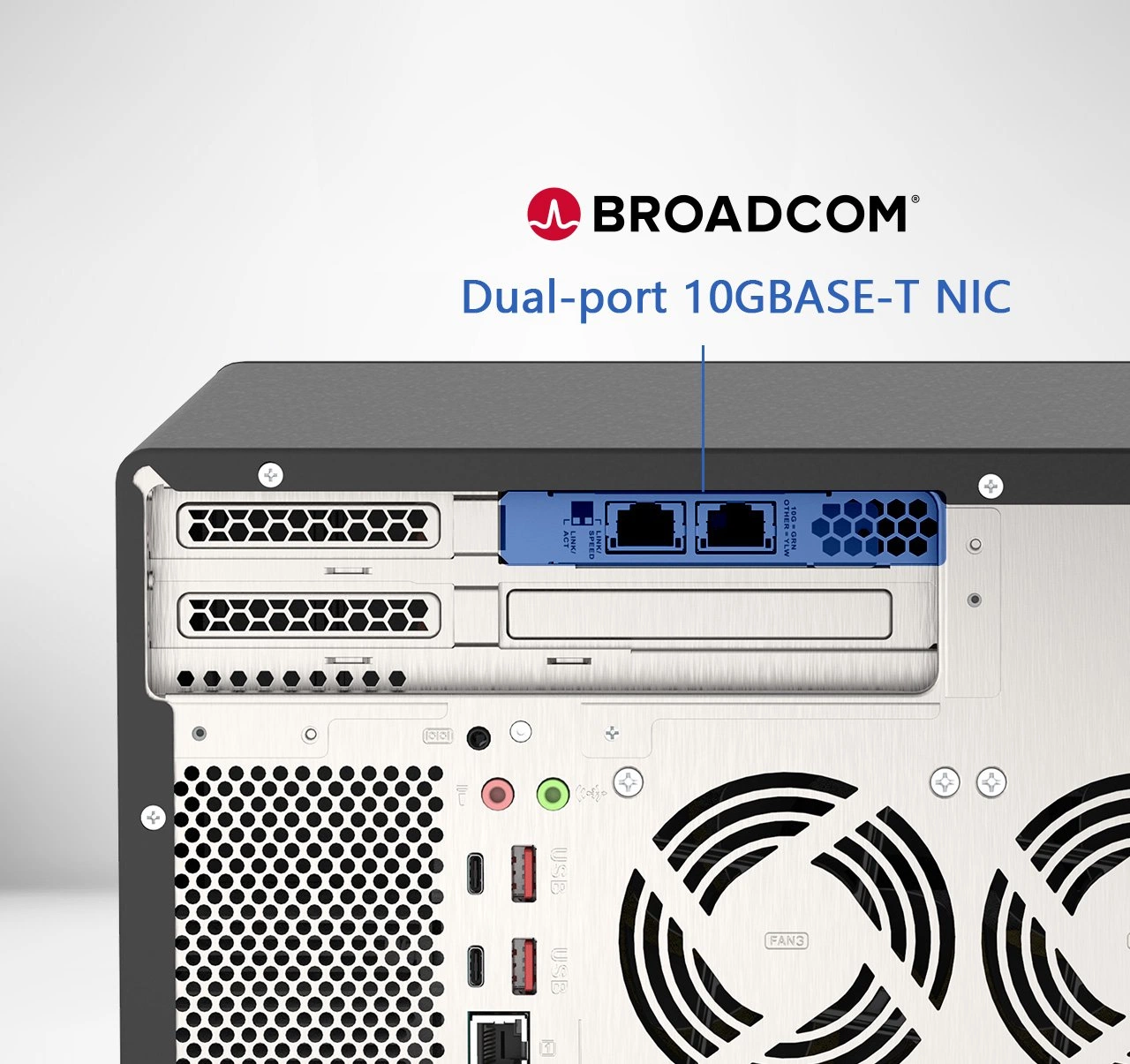

Два порта 10GbE с поддержкой RDMA/RoCE

TVS-h1688X поставляется с предустановленной двухпортовой сетевой картой 10GBASE-T (10GbE/1GbE), поддерживающей аварийное переключение и пропускную способность до 20 Гбит/с при объединении портов. 10GbE SmartNIC построен на сетевом контроллере Broadcom NetXtreme® E-Series BCM57416, который поддерживает удаленный прямой доступ к памяти (RDMA) через конвергентный Ethernet (RoCE и RoCEv2), что позволяет данным обходить общие сетевые драйверы, уровень сокетов и напрямую поступать на сервер ESXi и в буфер памяти хранилища. Технология RoCE повышает производительность NAS, потому что снижает нагрузку на ЦП приложений, которые используют сетевые интерфейсы, что идеально подходит для передачи больших объемов данных с малой задержкой и высокой скоростью.

Прямой вывод 4К-видео через HDMI

TVS-h1688X оснащен встроенным графическим адаптером Intel® UHD Graphics P630 с поддержкой аппаратного декодирования в реальном времени. Выход HDMI поддерживает разрешение до 4K (4096 x 2160p) при 30 Гц. Прямой вывод видео может использоваться в приложениях, которые связаны с производством и редактированием видео, промышленным дизайном и профессиональной обработкой фотографий. Также можно просто воспроизводить хранящийся на NAS мультимедийный контент.

Кэш на M.2 NVMe SSD для задач с высокими требованиями к IOPs

TVS-h1688X имеет четыре 2,5-дюймовых отсека для твердотельных накопителей SATA 6 Гбит/c и два слота для твердотельных накопителей M.2 NVMe Gen 3 x4. Такая архитектура помогает гибко настроить кэширование или создать скоростной массив для приложений, требовательных к производительности операций ввода-вывода. В сочетании с высокоскоростными сетевыми интерфейсами, это дает отличные результаты при работе с базами данных и приложениями виртуализации. Благодаря выделенным отсекам и слотам для твердотельных накопителей, все 3,5-дюймовые отсеки при необходимости остаются для жестких дисков большой емкости, что обеспечивает как максимальную емкость, так и высокую производительность решения на базе TVS-h1688X.

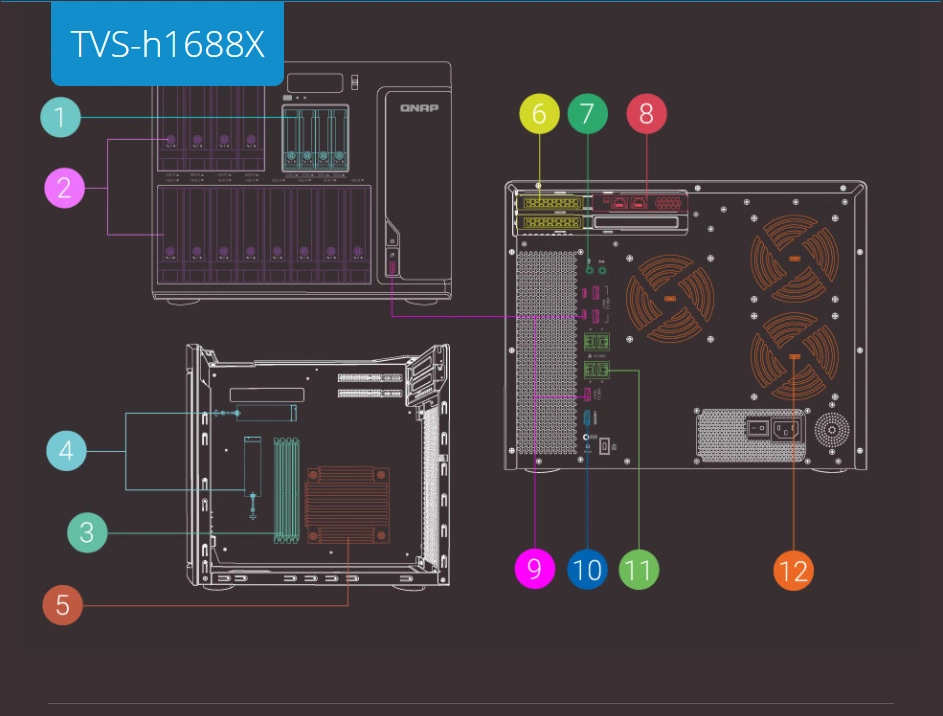

Аппаратная архитектура

TVS-h1688X отличается превосходным оснащением и расширяемой архитектурой, чтобы получить оптимальную производительность и гибкость для удовлетворения требований предприятия и критически важных приложений.

1) Четыре 2,5-дюймовых отсеков для SSD

2) Двенадцать 3,5-дюймовых отсеков

3) Оперативная память ECC DDR4

4) Два слота для M.2 NVMe SSD

5) Процессор Intel® Xeon® W

6) Два слота PCIe Gen 3 x4

7) Аудио вход и выход

8) Два сетевых порта 10 Гбит/с RJ-45

9) Шесть USB-портов 3.2 Gen 2 (10 Гбит/с)

10) HDMI-порт 1.4b

11) Четыре сетевых порта 2,5 Гбит/с RJ-45

12) Активное охлаждение корпуса

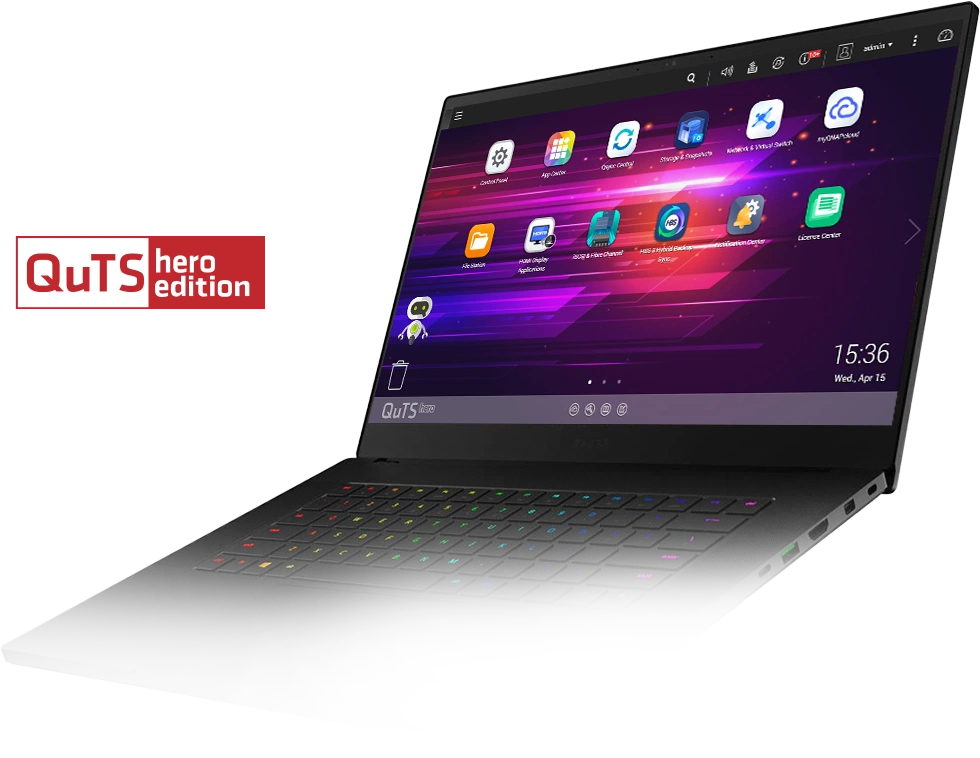

Операционная система QuTS hero на основе ZFS

Операционная система QuTS hero сочетает возможности QTS по управлению NAS и установке дополнительных приложений с надежностью и функциями файловой системы ZFS. Это помогает реализовать гибкое управление сетевым хранилищем, комплексную защиту данных и оптимизировать производительность для решения сложных бизнес-задач.

Возможности для уменьшения объема данных

Встроенная дедупликация и сжатие сокращают размер данных, которые размещены на сетевом накопителе.

Ключевая задача — целостность данных

Функции самовосстановления QuTS hero гарантируют целостность данных. Также поддерживаются однократная запись (Write Once) и многократное чтение (WORM).

Дисковые массивы RAID Z

Возможность организации дискового пространства с несколькими группами RAID, в том числе типов RAID Triple Parity и Triple Mirror для обеспечения более высокого уровня защиты данных.

Технология многоуровневого кэширования чтения и записи

Основной кэш на чтение из оперативной памяти (L1 ARC), кэш на чтение второго уровня с использованием SSD (L2 ARC) и ZFS Intent Log (ZIL) для синхронных транзакций работают одновременно, чтобы значительно повысить производительность.

Мгновенные снимки

Почти неограниченное число мгновенных снимков томов и LUN, а также виртуальных машин для создания множества точек восстановления отдельных файлов и папок. Функция Snapshot Replica упрощает защиту данных на нескольких NAS, а утилита репликации SnapSync выполняет аварийное восстановление корпоративного класса.

Примечание: SnapSync будет поддерживаться в третьем квартале 2020 года.

App Center (Центр приложений)

Содержит приложения для резервного копирования и синхронизации, управления контентом и других прикладных задач.

Многоуровневая конфигурация хранения

Следующие шаги позволят добиться оптимальной производительности и эффективности хранения данных.

Шаг 1: Системные диски

Первый созданный пул хранения будет использоваться в том числе и как системный. Рекомендуется создать отказоустойчивый RAID-массив как минимум из двух SSD, чтобы повысить производительность при соответствующем уровне надежности.

Шаг:2 Кэш на чтение и ZIL

Используйте как можно больше накопителей SSD под кэш на чтение и ZIL. Если дисковых слотов недостаточно, то установите модуль расширения QM2 с двумя слотами под SSD M.2.

Шаг 3: Хранение данных

Выделите HDD или SSD для создания RAID-массива, где будут храниться файлы и данные приложений. При необходимости используйте конфигурацию all-flash для максимальной производительности.

Блочный iSCSI LUN: идеальный выбор для хранения данных виртуализации

Поддерживаются блочные iSCSI LUN для организации высокопроизводительного и надежного хранилища для сред виртуализации VMware, Citrix, Microsoft Hyper-V и Windows Server 2019.

Сервер «всё в одном» для гостевых виртуальных машин и контейнеров

Virtualization Station и Container Station совместно реализуют комплексное построение сервера виртуализации, а приложение Network & Virtual Switch регулирует взаимодействие между виртуальными машинами, контейнерами, NAS и другими устройствами, чтобы распределить физические и виртуальные сетевые ресурсы для упрощения развертывания и оптимальной работы сети.

Virtualization Station	Container Station
Запустите несколько виртуальных машин Windows, Linux, UNIX, Android и даже виртуальные QTS непосредственно на одном NAS, доступ к которым осуществляется через браузер или Virtual Network Computing (VNC).	Используйте объединение технологий LXC и Docker для легкой виртуализации с возможностью загрузки приложений из встроенного репозитория Docker Hub, чтобы легко импортировать или экспортировать контейнеры для создания множества микросервисов.

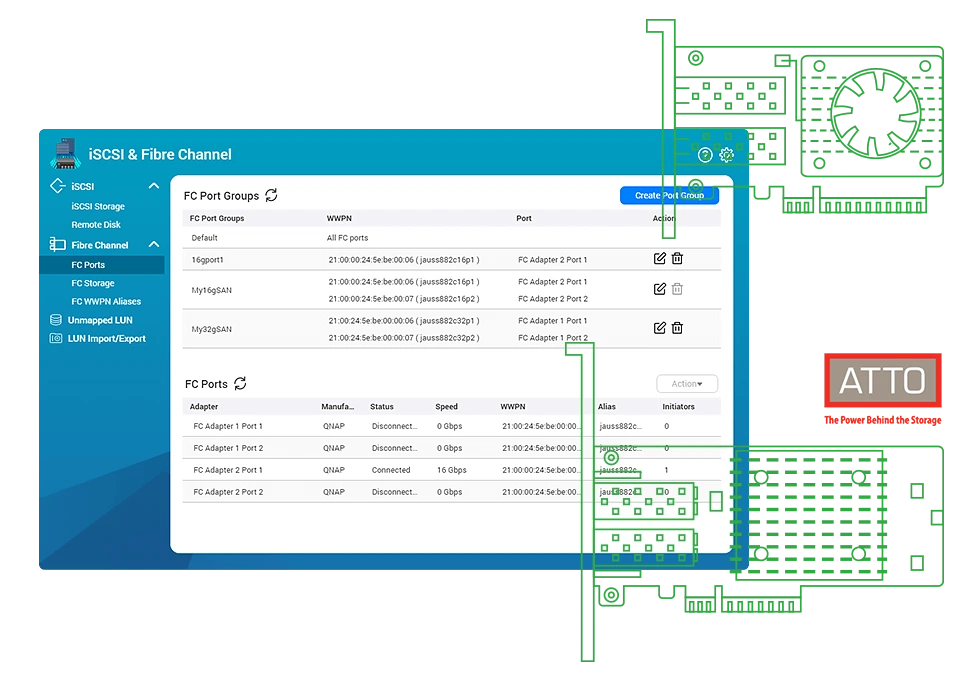

Доступная среда Fibre Channel SAN

Установите карту QNAP c интерфейсом Fibre Channel в сетевой накопитель TVS-h1688X, чтобы напрямую подключить его в среду SAN (Storage Area Networks) с помощью приложения iSCSI & Fibre Channel. Функции LUN Masking и Port Binding добавят дополнительный уровень безопасности данных.
